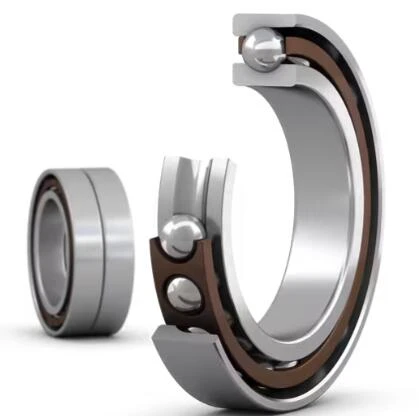

7021 CD / P4ADBB
Dimenzije
| d |
105 mm |
Promjer provrta |
|---|---|---|
| D |
160 mm |
Vanjski promjer |
| B |
52 mm |
Širina |
| d1 |
121,9 mm |
Promjer ramena unutarnjeg prstena (veliko bočno lice) |
| r1,2 |
Min.2 mm |
Dimenzija komova |
| r3,4 |
Min.1 mm |
Dimenzija komova |
Dimenzije upornice
| da |
Min.114 mm |
Prečnik otpornosti s osovinama |
|---|---|---|
| Db |
Max.155 mm |
Prečnik stambenog upornog sredstva |
| ra |
Max.2 mm |
Polumjer fileta |
| rb |
Max.1 mm |
Polumjer fileta |
| dn |
125,6 mm |
Položaj mlaznice za ulje |
Podaci o izračunu
| Osnovna dinamička ocjena opterećenja | C |
156 kn |
|---|---|---|
| Osnovna statička ocjena opterećenja | C0 |
193 kn |
| Ograničenje opterećenja umora | Pu |
7,2 kn |
| Dobitna brzina za podmazivanje masti |
Izračunati: Jedan ležaj (8000) X Faktor smanjenja brzine (vidi tabelu ispod) |
|
| Dostupna brzina za podmazivanje ulja zraka |
Izračunati: Jedan ležaj (13000) X Faktor smanjenja brzine (vidi tabelu ispod) |
|
| Kontaktni ugao |
15 stepeni |
|
| Prečnik kuglice | Dw |
17.462 mm |
| Broj redaka | i |
2 |
| Broj kuglica (po ležaj) | z |
21 |
| Količina referentne masti (po ležaj) | Gref |
20.4 cm³ |
| Preload klasa |
B |
|
| Preload | G |
720 N |
| Aksijalna krutost |
159 N/µm |
| Korekcijski faktor ovisan o ležajnim serijama i veličini | f |
1.15 |
|---|---|---|
| Korekcijski faktor ovisan o kontaktnom uglu | f1 |
1 |
| Korekcijski faktor, preload klasa B | f2B |
1.02 |
| Korekcijski faktor hibridnih ležajeva | fHC |
1 |
| Faktor izračuna za ekvivalentne opterećenja | f0 |
15.7 |
|---|---|---|
| Dodatni faktori ekvivalentnih opterećenja |
Pogledajte bilješke 1 i 2 u nastavku |
Karakteristike preciznih kontaktnih ležajeva
Precizni kontaktirani ležajevi su dizajnirani od izuzetne tačnosti kako bi se osiguralo optimalne performanse u različitim mehaničkim aplikacijama. Ti ležajevi imaju utežene tolerancije dimenzija i precizne geometrijske oblike, koji doprinose njihovoj visokoj rotacijskoj tačnosti i niskim nivoima buke. Materijali koji se koriste u njihovoj konstrukciji, često visokokvalitetni čelici ili keramika, biraju se za njihovu izdržljivost i otpornost na habanje, osiguravajući dugotrajan radni vijek čak i u zahtjevnim uvjetima. Precizni kontaktirani ležajevi obično uključuju konfiguracije kao što su kuglični ležajevi, valjkasti ležajevi i iglasti ležajevi, a svaki je dizajniran za rješavanje specifičnih zahtjeva za opterećenje i brzinu. Njihov dizajn također uključuje napredne sustave podmazivanja za smanjenje generacije trenja i toplote, na taj način poboljšavajući efikasnost i pouzdanost.
Prednosti preciznih kontaktnih ležajeva
Primarna prednost preciznih kontaktnih ležajeva leži u njihovoj sposobnosti održavanja visoke preciznosti u različitim radnim uvjetima. Nude vrhunske nosivosti opterećenja, čineći ih idealnim za aplikacije koje zahtijevaju velike opterećenja uz održavanje velikih brzina. Preciznost tih ležajeva minimizira vibraciju i buku, što je kritično u osjetljivim okruženjima kao što su medicinska oprema ili precizni instrumenti. Uz to, njihova robusna gradnja osigurava pouzdanost i dugovječnost, smanjujući troškove održavanja i zastoj. Upotreba naprednih tehnika materijala i podmazivanja dodatno poboljšava njihov učinak, pružajući otpor koroziji i habanju. Ova kombinacija funkcija čini preciznim kontaktnim ležajevima neophodnu komponentu u preciznom inženjerstvu i strojevima visokih performansi.
Primjene preciznih kontaktnih ležajeva
Precizni kontaktirani ležajevi široko se primjenjuju u raznim industrijama zbog svojih izuzetnih karakteristika performansi. U automobilskom sektoru su ključni za nesmetani rad motora, prijenosa i sustava ovjesa, osiguravajući pouzdanost i ekonomičnost goriva. Aerospace aplikacije koriste ove ležajeve za njihovu sposobnost izdržati ekstremne uvjete i velike brzine, doprinoseći sigurnosti i efikasnosti zrakoplova. Industrijske mašine, poput CNC strojeva i robotike, imaju koristi od velike preciznosti i izdržljivosti ovih ležajeva, omogućavajući dosljedno i precizno poslovanje. Medicinski uređaji, koji zahtijevaju minimalnu buku i vibraciju, također se oslanjaju na precizne kontaktne ležajeve kako bi se osigurali udobnost pacijenta i efikasnost uređaja. Sveukupno, svestranost i pouzdanost preciznih kontaktnih ležajeva čine ih suštinskim u brojnim preciznim i visokim performansama u različitim sektorima.
| Ne. | d [mm] | D [mm] | B [mm] |
| 7218 ACDGA / P4A | 90 | 160 | 30 |
| 7218 ACD / P4ATGB | 90 | 160 | 90 |
| 7218 ACD / P4ATBTB | 90 | 160 | 90 |
| 7218 ACD / P4AQBCC | 90 | 160 | 120 |
| 7218 ACD / P4AQBCB | 90 | 160 | 120 |
| 7218 ACD / P4AQBCA | 90 | 160 | 120 |
| 7218 ACD / P4ADGD | 90 | 160 | 60 |
| 7218 ACD / P4ADGC | 90 | 160 | 60 |
| 7218 ACD / P4ADGB | 90 | 160 | 60 |
| 7218 ACD / P4ADGA | 90 | 160 | 60 |
| 7218 ACD / P4ADBC | 90 | 160 | 60 |
| 7218 ACD / P4ADBB | 90 | 160 | 60 |
| 7218 ACD / P4ADBA | 90 | 160 | 60 |
| 7218 ACD / P4A | 90 | 160 | 30 |
| 7218 ACD / HCP4ATBTB | 90 | 160 | 90 |
| 7218 ACD / HCP4ADGA | 90 | 160 | 60 |
| 7218 ACD / HCP4A | 90 | 160 | 30 |
| 7021 CDGB / P4A | 105 | 160 | 26 |
| 7021 CDGA / P4A | 105 | 160 | 26 |
| 7021 CDGA / HCP4A | 105 | 160 | 26 |
| 7021 CD / P4ATBTA | 105 | 160 | 78 |
| 7021 CD / P4ADGC | 105 | 160 | 52 |
| 7021 CD / P4ADGB | 105 | 160 | 52 |
| 7021 CD / P4ADGA | 105 | 160 | 52 |
| 7021 CD / P4ADBC | 105 | 160 | 52 |
| 7021 CD / P4ADBB | 105 | 160 | 52 |
| 7021 CD / P4ADBA | 105 | 160 | 52 |
| 7021 CD / P4A | 105 | 160 | 26 |
| 7021 ACDGC / P4A | 105 | 160 | 26 |
| 7021 ACDGB / P4A | 105 | 160 | 26 |
