Tipična struktura usne unutrašnjeg prečnika beskontaktnog zatvorenog ležaja kugličnog ležaja sa dubokim žljebom.

Pčelinji sistem kotrljajućih ležajeva ima dvije osnovne funkcije: jedna je da zadrži mazivo unutar ležaja, a druga je da spriječi ulazak magazina u unutrašnjost ležaja i maziva.

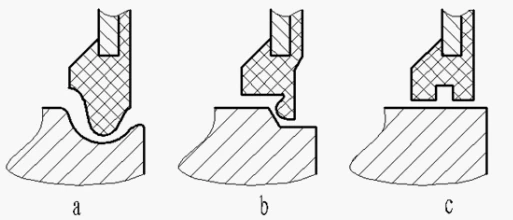

Efekat brtvljenja mora se postići između relativnih pokretnih površina (obično osovine ili unutrašnjeg prstena ležaja i ležišta ležaja). Zaptivka ne samo da se mora prilagoditi rotacijskom kretanju, već i uzeti u obzir ekscentricitet uzrokovan izvlačenjem, zazorom, otklonom i deformacijom. Strukturni odabir brtve ovisi o vrsti maziva, broju i prirodi inkluzija koje se moraju eliminirati. Konačan izbor zavisi od faktora kao što su brzina, trenje, habanje, radni uslovi, lakoća zamene, ekonomičnost, itd. Princip dizajna zapečaćenog ležaja je da obezbedi da se prostor za brtvljenje maksimalno poveća nakon ugradnje zaptivnog prstena ili poklopca za prašinu na osnovni ležaj. Tipična struktura usne unutrašnjeg prečnika beskontaktnog ležaja kugličnog ležaja sa dubokim žljebom je prikazana ispod.

a Strukturu obično koriste međunarodno poznati brendovi kao što su NTN i NSK. Ova zaptivka usvaja princip dinamičkog zaptivanja pod pritiskom. Kada ležaj radi, ima dobar učinak sprečavanja ulaska vanjskih nečistoća i sprječavanja curenja masti. Kada ležaj prestane da radi, formira se statička brtva. Izvijajući put je zapečaćen i efekat brtvljenja je dobar. Ima visoke zahtjeve za zaptivni žljeb i osjetljiv je na aksijalnu toleranciju zaptivnog žljeba i aksijalni zazor ležaja.
b je također struktura koju obično koriste mnogi proizvođači. Takođe formira dinamičku brtvu pritiska, ali efekat dinamičkog pritiska će uzrokovati da vanjske nečistoće uđu u ležaj. Vrijeme zatvaranja je kratko, a učinak prosječan.
c je struktura usvojena u optimiziranom dizajnu. Njegove prednosti su: izbjegava utjecaj aksijalne tolerancije i aksijalnog zazora. Brušenje zaptivne površine poboljšava preciznost zaptivnog para. Rebro unutrašnjeg prstena bez žljebova smanjuje troškove obrade. Unutrašnji prečnik zaptivnog prstena. Utor za zadržavanje masnoće je dodan na beskontaktnu ivicu. Kada ležaj teži da propušta mast, mast koja se prelijeva ostaje u žljebu, a beskontaktna ivica i rebro su zapečaćeni mašću radi poboljšanja performansi zaptivanja.
Što je duži zazor za zaptivanje bez kontakta i manji zazor, to bolje. Međutim, dužina zaptivnog razmaka je ograničena strukturom, a jaz je ograničen preciznošću obrade.
