NU 2244 ECML



Dimenzije

d	220 mm	Promjer provrta
D	400 mm	Vanjski promjer
B	108 mm	Širina
D1	≈350 mm	Promjer ramena vanjskog prstena
F	259 mm	Promjer trke u unutrašnjem prstenu
r1,2	Min.4 mm	Dimenzija komova
r3,4	Min.4 mm	Dimenzija komova
s	Max.7.9 mm	Dopušteni aksijalni premještanje

Dimenzije upornice

da	Min.237 mm	Prečnik razmaknice
da	max.254 mm	Prečnik razmaknice
db	Min.263 mm	Prečnik otpornosti s osovinama
Da	Max.383 mm	Prečnik stambenog upornog sredstva
ra	Max.3 mm	Polumjer fileta
rb	Max.3 mm	Polumjer fileta

Podaci o izračunu

Osnovna dinamička ocjena opterećenja	C	1 570 kn
Osnovna statička ocjena opterećenja	C0	2 280 kn
Ograničenje opterećenja umora	Pu	212 kn
Referentna brzina		1 600 r \/ min
Ograničavajući brzinu		3 000 r \/ min
Minimalni faktor opterećenja	kr	0.3
Ograničavajuća vrijednost	e	0.3
Faktor izračuna	Y	0.4

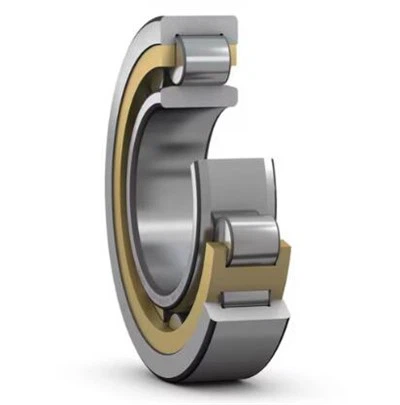

NU 2244 ECML jednoredni cilindrični valjkasti ležaj: Robustan dizajn za teške primjene
NU 2244 ECML pojedinačni cilindrični valjkasti ležaj dizajniran je za isporuku izvanrednih radijalnih nosivosti i trajnost u zahtjevnim industrijskim okruženjima. Sadrži robustan, jednodijelni vanjski prsten i odvojivi unutrašnji prsten sa dva fiksna rebara, ovaj ležaj pojednostavljuje ugradnju i održavanje, osiguravajući precizno poravnanje. Njegov optimizirani kontakt za trčanje do trkačenja minimizira trenje, smanjujući proizvodnju topline i produženju životnog vijeka. ECML sufiks označava pojačane karakteristike podmazivanja, uključujući obrađene utor za podmazivanje i punjenje utora, osiguravajući konzistentnu distribuciju masnoće čak i pod velikim ili teškim uvjetima. Idealno za aplikacije koje zahtijevaju krutu radijalnu podršku, ovaj ležaj se obično koristi u rudarskoj opremi, transportnim sustavima i velikim mjenjačima.

Ključne prednosti NU 2244 ECML za industrijske performanse
Sa fokusom na pouzdanost, NU 2244 ECML sadrži napredne komponente od legure u toplom tretiranju, pružajući vrhunsku otpornost na habanje i umor. Njegova visoka rejting radijalnog opterećenja (do 1.850 kn dinamički nosivost) čini ga vrhunskim izborom za strojeve koji su podvrgnuti šok opterećenjima ili vibracijama. Dizajn mesinganog kaveza povećava stabilnost na visokim obrtajima, sprečavajući prekrivanje valjka i osiguravanje glatkog rada. Uz to, sustav podmazivanja ECML smanjuje prekid rada proširenjem intervala uljubljenosti, čak i u kontaminiranim okruženjima. Industrije kao što su čelična proizvodnja, proizvodnja papira i vjetroturbine imaju koristi od svoje sposobnosti da izdrži ekstremne temperature i oštre operativne uvjete.

Primjene i svestranost NU 2244 ECML ležajeva
NU 2244 ECML cilindrični valjak koji se pojavljuje u aplikacijama koje zahtijevaju precizno vodstvo osovine i radijalne krutosti. Njegova konstrukcija otvorenog dizajna omogućava jednostavno postavljanje u Split kućišta, čineći ga preferiranim rješenjem za kutije za željezničke osovine, drobilice i pumpe za teške uvjete. Prilagodljivost ležaja na aksijalno raseljavanje unutar sjedećeg nadalje sadrži termičko širenje u dugim osovinama ili kućišta. Dostupno u standardu 220x400x144 mm dimenzijama, neprimjetno se integriše u retrofit OEM opreme ili nove instalacije. Za industrije prioritetno minimalno održavanje i maksimalno produženje vremena, NU 2244 ECML isporučuje neusporedive performanse u obradi pulpe, cementnim pećima i sistemima za rukovanje materijalima.
