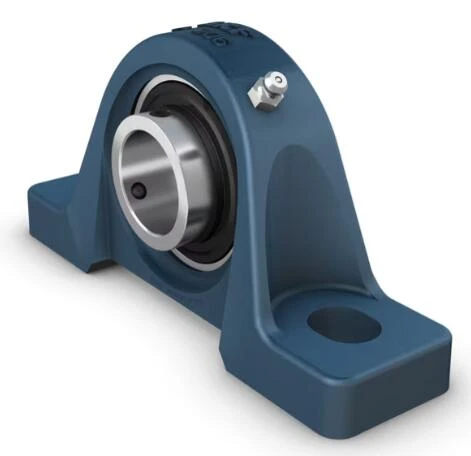

P2B 012-TF-AH-Pillow Block kuglični ležaj

Jastučni (plummer) blok kuglični ležaj sastoje se od umetnutog ležaja montiranog u kućište od livenog gvožđa koje se može pričvrstiti vijcima na potpornu površinu. Ova varijanta je prikladna za primjene sa konstantnim i naizmjeničnim smjerom rotacije. Ima unutrašnji prsten proširen sa obe strane i zaključan je na osovinu zatezanjem zavrtnja na unutrašnjem prstenu, što ga čini lakim za montažu. Snažan Dizajniran za konstantnu i naizmeničnu rotaciju Spreman za montažu Podmazan i zapečaćen ležaj Brzo zaključavanje na osovinu Isplativo

Pošaljite upit

Chat Sada

Uvod u proizvod

Usklađenost sa standardom	Sjevernoamerički standard
Specifična svrha	Za aplikacije za klimatizaciju
Materijal, kućište	Liveno gvožđe
Zaptivanje, ležaj	Zapečatite i prevrnite sa obe strane
Vrsta zaptivke, ležaj	Kontakt, standardno
Zaptivanje, jedinica	Bez
Premazivanje	Bez

Dimensions - P2B 012-TF-AH

Dimenzije

d	19,05 mm	Prečnik otvora
d₁	≈28,2 mm	Prečnik ramena unutrašnjeg prstena
A	34 mm	Osnovna širina
A₁	20,8 mm	Gornja širina
B	31 mm	Širina unutrašnjeg prstena
B₄	4,5 mm	Udaljenost od strane uređaja za zaključavanje do centra navoja
H	33,34 mm	Visina sfernog centra sjedišta
H₁	13,49 mm	Visina stopala
H₂	64,29 mm	Ukupna visina
J	95,25 mm	Udaljenost između pričvrsnih vijaka
J	max.104.775 mm	Udaljenost između pričvrsnih vijaka
J	min.85.725 mm	Udaljenost između pričvrsnih vijaka
L	127 mm	Ukupna dužina
N	12,7 mm	Prečnik otvora za pričvrsni vijak
N₁	19,05 mm	Dužina rupe za pričvrsni vijak
s₁	18,3 mm	Udaljenost od strane uređaja za zaključavanje do centra staze

Rupa sa navojem
R_G	1/{1}} NPT	Navoj kućišta za mazanje
R₁	1,4 mm	Aksijalni položaj navoja kućišta
R	45 stepeni	Kutni položaj navoja kućišta

Otvor za podmazivanje
D_N	6.579 mm	Prečnik glave kugle nastavka za podmazivanje
SW_N	7.938 mm	Veličina šesterokutnog ključa za mazanje
G_N	1/{1}} SAE-LT	Navoj spojnice za podmazivanje

Podaci o proračunu

Osnovno dinamičko opterećenje	C	12,7 kN
Osnovno statičko opterećenje	C₀	6,55 kN
Granica opterećenja na zamor	P_u	0.28 kN
Ograničavanje brzine		8 500 o/min
		Granična brzina sa tolerancijom osovine h6

Informacije o montaži

Set vijak	G₂	1/{1}} UNF
Veličina šesterokutnog ključa za vijak		3.175 mm
Preporučeni moment zatezanja za vijak za podešavanje		4 N·m
Preporučeni prečnik za vijke za pričvršćivanje, mm	G	10 mm
Preporučeni prečnik za vijke za pričvršćivanje, inč	G	0.375 in

Karakteristike jastučnih blok kugličnih ležajeva

Jedinice kugličnih ležajeva s jastučnim blokom su robusne mehaničke komponente dizajnirane da podupru osovine i olakšaju glatko rotacijsko kretanje. U svojoj srži, ove jedinice se sastoje od ležaja smještenog unutar čvrstog montažnog bloka, koji je često napravljen od lijevanog željeza ili čelika. Ovaj blok ima poseban oblik koji omogućava jednostavnu montažu na ravnu površinu, pa otuda i naziv "jastučni blok". Sam ležaj je obično kuglični ležaj sa dubokim žljebovima, koji pruža visoke radijalne i umjerene aksijalne sposobnosti nošenja. Dizajn jastuka uključuje karakteristike kao što je zapečaćeni ili zaštićeni ležaj za sprečavanje kontaminacije od prljavštine i vlage, kao i za zadržavanje podmazivanja. Jedinice dolaze sa prethodno izbušenim rupama za montažu, što čini instalaciju jednostavnom. Osim toga, mnoge jedinice jastuka imaju mogućnost samoporavnanja, koje kompenziraju manja neusklađenost osovine i smanjuju rizik od prijevremenog kvara ležaja.

Primjena jedinica s kugličnim ležajem

Jedinice kugličnih ležajeva s jastučnim blokom su svestrane komponente koje se koriste u širokom rasponu industrijskih primjena. Obično se nalaze u proizvodnoj opremi, kao što su transporteri, gdje podržavaju rotirajuće osovine i osiguravaju nesmetan rad. U poljoprivrednim mašinama, ove jedinice pomažu u efikasnom funkcionisanju različite poljoprivredne opreme, od kombajna do sistema za navodnjavanje. Oni su takođe ključni u automobilskoj industriji, gde podržavaju komponente kao što su osovine i pogonski sistemi. Druge značajne primjene uključuju tekstilne mašine, gdje održavaju dosljedne performanse u uvjetima velike brzine, i u rudarskoj industriji, gdje podržavaju opremu za teške uvjete rada koja radi u teškim okruženjima. Njihova prilagodljivost i pouzdanost čine ih nezamjenjivim u svakom okruženju gdje je rotacijsko kretanje bitno.

Prednosti blok kugličnih ležajeva

Primarna prednost blok kugličnih ležajeva leži u njihovoj sposobnosti da obezbede pouzdanu podršku i performanse dok su relativno lake za instalaciju i održavanje. Njihova robusna konstrukcija osigurava izdržljivost i dugovječnost čak iu zahtjevnim uvjetima, što minimizira vrijeme zastoja i smanjuje troškove održavanja. Funkcija samopodešavanja mnogih jastuka blok jedinica omogućava im da prilagode neusklađenost osovine, što poboljšava njihovu radnu stabilnost i produžava njihov vijek trajanja. Dodatno, zatvoreni dizajn ovih jedinica štiti ležajeve od zagađivača, smanjujući vjerovatnoću oštećenja i održavajući dosljedne performanse. Dostupnost različitih veličina i konfiguracija također znači da se mogu prilagoditi različitim aplikacijama, što ih čini raznovrsnim izborom za mnoge industrije. Sve u svemu, jedinice kugličnog ležaja sa jastučnim blokom nude kombinaciju snage, lakoće upotrebe i prilagodljivosti koje doprinose njihovoj širokoj primjeni i djelotvornosti u brojnim primjenama.

NO.	d[mm]	A[mm]	H[mm]	H2[mm]	J[mm]	L[mm]
SY 15/16 FM	23.813	36	36.5	70	102	130
SY 1. TR	25.4	36	36.5	70	102	130
SY 1. TF	25.4	36	36.5	70	102	130
P2BSS 25M-TPSS	25	31	36.5	71.5	101.7	133.5
P2BSS 25M-CPSS-DFH	25	31	36.5	71.5	101.7	133.5
P2BSS 100-TPSS	25.4	31	36.5	71.5	101.7	133.5
P2BSS 100-CPSS-DFH	25.4	31	36.5	71.5	101.7	133.5
P2BC 25M-TPZM	25	36	36.5	72.5	105	142
P2BC 25M-TPSS	25	36	36.5	72.5	105	142
P2BC 25M-CPSS-DFH	25	36	36.5	72.5	105	142
P2BC 100-TPZM	25.4	36	36.5	72.5	105	142
P2BC 100-TPSS	25.4	36	36.5	72.5	105	142
P2BC 100-CPSS-DFH	25.4	36	36.5	72.5	105	142
P2BC 015-TPZM	23.813	36	36.5	72.5	105	142
P2BL 100-WF-AH	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-WF	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-TF-AH	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-TF	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-RM	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 100-FM	25.4	38.1	33.34	67.47	104.78	139.7
P2BL 015-TF-AH	23.813	38.1	33.34	67.47	104.78	139.7
P2BL 015-TF	23.813	38.1	33.34	67.47	104.78	139.7
P2BL 014-TF-AH	22.225	38.1	33.34	67.47	104.78	139.7
P2BL 014-TF	22.225	38.1	33.34	67.47	104.78	139.7
P2BL 014-RM	22.225	38.1	33.34	67.47	104.78	139.7
P2BL 014-FM	22.225	38.1	33.34	67.47	104.78	139.7
P2B 20M-TF	20	34	33.34	64.29	95.25	127
P2B 012-WF-AH	19.05	34	33.34	64.29	95.25	127
P2B 012-WF	19.05	34	33.34	64.29	95.25	127
P2B 012-TF-AH	19.05	34	33.34	64.29	95.25	127
